1、秒表

  秒表主要有機械秒表和電子表等2類，電子秒表主要為三按鍵和四按鍵2大類。現在，使用最為廣泛的是電子秒表，機械秒表使用已很少見。目前，國產電子秒表一般是利用石英振蕩器的振蕩頻率作為時間基準，采用6位液晶數字顯示時間，具有顯示直觀、讀取方便、功能多等優點。

  （一）、應用范圍

  秒表在建設工程消防施工質量控制、技術檢測、維護管理及其消防產品現場檢查中使用廣泛，可以用于火災自動報警系統的響應時間、水流指示器的延遲時間、電梯的迫降時間、燈具的應急工作時間等情形。

  （二）、使用方法

  秒表使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

  1.測量單個時間

  在秒表開啟狀態下，按MODE鍵選擇，即可出現秒表功能。按下START/STOP按鈕，開始計時，再次按下START/STOP按鈕，停止計時，顯示測出的時間數據。按LAP/RESET鍵，自動復位（即數據歸零）。

  2.測量多個時間

  測量不同步的多組時間數據時，采用多組計時功能（可記錄數據的數量以秒表的說明書為準）。測量時，首先在秒表開啟狀態下，按下START/STOP按鈕，開始計時，按下LAP/RESET按鈕，顯示不同物體的計秒數停止，并顯示在屏幕上方。此時秒表仍在記錄，內部電路仍在繼續為后面的物體累積計秒。全部物體記錄完成后正常停表，按RECALL可進入查看前面的記錄情況，上下翻動可用START/STOP和LAP/RESET兩鍵。

  3.時間、日期調整

  若需要進行時刻和日期的校正與調整，可按MODE鍵，待顯示時、分、秒的計秒數字時，按住RECALL鍵2秒后見數字閃爍即可選擇調整，直到顯示出所需要調整的正確秒數時為止，再按下RECALL鍵。

  （三）、注意事項

  1.電子秒表定期更換電池，一般在表盤顯示變暗時即可更換，不能待電子秒表電池耗盡再更換。

  2.電子秒表平時放置在干燥、安全、無腐蝕的環境中，確保防潮、防震、防腐蝕、防火等防范措施到位。

  3.避免在電子秒表上放置物品。

  4.秒表損壞或者出現故障，送專業維修單位進行維修，并定期檢定。

  5.秒表的精度一般在0.1s~0.2s，計時誤差主要因啟動、停止計時的人為操作誤差造成。

  2、照度計

  照度計是一種測量光度、亮度的專用儀器儀表。光照度是物體被照明的程度，即物體表面所得到的光通量與被照面積之比，單位為勒克司(lux，法定符號lx)。

  （一）、應用范圍

  在消防監督檢查工作中一般用于測量消防應急照明設施的照度值是否符合規范的要求。

  使用照度計測量應急照明燈地面中心最低照度不應低于0.5Lx，地下人防工程的照度不應低于5Lx,使用照度計測量消防控制室、消防水泵房、防煙排煙機房、消防用電的蓄電池室、自備發電機房、電話總機房等火災發生時仍需堅持工作的房間正常照明時工作面的照度和應急照明時工作面的照度。

  （二）、使用方法

  使用前，閱讀其說明書，或者參考下列操作方法進行測量操作。

  1.打開光檢測器蓋子，并將光檢測器水平放在測量目標照射范圍內最不利點的位置。

  2.選擇適合測量檔位。如果顯示屏左端只顯示“1”，表示照度過量，需要重新選擇大的量程。

  3.當顯示數據比較穩定時，讀取并記錄讀數器中顯示的觀測值。觀測值等于讀數器中顯示數字與量程值的乘積。比如：屏幕上顯示500，選擇量程為“×2000”，照度測量值為1000000lx，即（500×2000）lx。

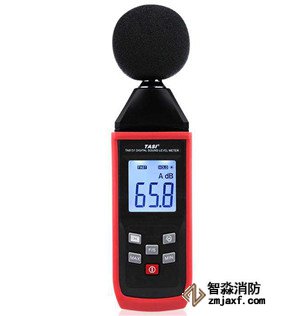

  3、聲級計

  數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB）。

  從聲級計上得出的噪聲級讀數，必須注明測量條件，如單位為dB，且使用的是A計權網絡，則應記為dB（A）。

  （一）、應用范圍

  在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。數字聲級計，是一種按照一定的頻率計權和時間計權測量聲音的儀器，測量單位一般為分貝（dB）。在消防監督檢查工作中主要用來測量報警廣播、水利警鈴、電警鈴、蜂鳴器等報警器件的聲響效果。

  （二）、使用方法（僅供參考，可查閱具體說明書）

  1.按下電源開關，按下LEVEL選擇合適的檔位測量現在的噪音，以不出現“UNDER”或“OVER”符號為主。

  2.要測量以人耳為感受的噪音請選用dBA。

  3.要讀取及時的噪音量請選擇FAST。如果獲得當時的平均噪音量請選SLOW。

  4.如要取得噪音量的最大值，可按“MAX”功能鍵，即可讀到噪音的最大值。

  5.我們要求聲級計的測量范圍在30-130dB之間，準確度為±1.5dB，取樣率:2次/秒。

  （三）、注意事項

  1.環境噪聲大于60dB的場所，聲警報的聲壓級應高于背景噪聲15dB。

  2.用聲級計測量報警閥動作后，距水力警鈴3m處聲壓級不低于70dB。

  4、測距儀

  測距儀是測量距離的工具，從測距基本原理，可以分為激光距儀、超聲波距儀和紅外距儀三類。激光測距儀是目前使用最為廣泛的測距儀，是利用激光對目標的距離進行準確測定的儀器。激光測距儀在工作時向目標射出一束很細的激光，由光電元件接收目標反射的激光束，計時器測定激光束從發射到接收的時間，計算出從觀測者到目標的距離。

  （一）、應用范圍

  測量距離、面積、空間體積。

  （二）、使用方法（僅供參考，可查閱具體說明書）

  1.測量單個距離

  將激活的激光瞄準目標區域；輕按“測量”鍵；設置測量距離。設備立即顯示結果。

  2.測量面積

  按“面積”鍵，顯示面積顯示符號；按“測量”鍵，測量第一個距離；按“測量”鍵，測量第二個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

  3.測量空間體積

  按“體積”鍵，顯示體積符號；按“測量”鍵，測量第一個距離；按“測量”鍵，測量第二個距離；按“測量”鍵，測量第三個距離；該設備在總計行顯示結果，并在第二行顯示下一個測量值分別測量的距離。

  5、卷尺

  卷尺是日常生活中常用的工量具。大家經常看到的是鋼卷尺，建筑和裝修常用，也是家庭必備工具之一。分為纖維卷尺，皮尺，腰圍尺等。魯班尺，風水尺，文公尺同樣是屬于鋼卷尺。

  （一）、應用范圍

  適用于檢查測量長度、高度等方面的指標，具體舉例如下：

  1.手提式滅火器和推車式滅火器的噴射軟管的長度；

  2.檢查推車式滅火器行駛機構的通過性能；

  3.消防水帶的長度；

  4.對消防水槍進行抗跌落性能試驗時確定跌落高度；

  5.對水帶接口進行抗跌落性能試驗時確定跌落高度；

  6.測量防火門的外形尺寸及其防火玻璃的外形尺寸；

  7.設在頂棚上的排煙口，距可燃構件或可燃物的距離不應小于1.00m；

  8.手提式滅火器噴射軟管的長度應不小于400mm（不包括軟管兩端的接頭）；

  9.推車式滅火器噴射軟管的長度應不小于4m（不包括軟管兩端的接頭和噴射槍）；

  10.在推（拉）過程中，推車式滅火器整體的最低位置（除輪子外）與地面之間的間距不小于100mm；

  11.消防水帶的長度不應小于水帶標稱長度1米；

  12.對消防水槍進行抗跌落性能試驗時跌落高度為2土0.02m。三種不同姿態跌落后不應有破裂現象，且能正常操作使用；

  13.對消防水槍進行抗跌落性能試驗時，內扣式接口以扣爪垂直朝下的位置、卡式接口和螺紋式接口以接口的軸線呈水平狀態，從離地1.5m土0.05m高處(從接口的最低點算起)自由跌落到混凝土地面上五次。接口墜落五次后檢查，不應有破裂現象，且能正常操作使用；

  14.防火門長度和高度的外形尺寸應≤樣品描述中的外形尺寸；

  15.防火門的防火玻璃的外形尺寸應≤樣品描述中的玻璃外形尺寸。

  6、風速計

  風速計是測量空氣流速的儀器。一般為旋槳式風速計，由一個三葉或四葉螺旋槳組成感應部分，將其安裝在一個風向標的前端，使它隨時對準風的來向。槳葉繞水平軸以正比于風速的轉速旋轉。

  （一）、應用范圍

  可用來測量防煙排煙系統中的送風口和排煙口的風速、風量，以校核其是否符合現行消防規范的有關規定。

  （二）、使用方法（僅供參考，可查閱具體說明書）

  風速、風溫測量

  （1）打開電源開關。

  （2）將風輪依順風方向與風向垂直放置，使風輪依風速大小自由轉動。

  （3）讀取液晶顯示器上之風速及風溫值。

  （4）欲改變風速單位，按UNIT3鍵，選取適當單位m/s、ft/min、knots、km/h、MPH。

  （5）欲改變溫度單位，按℉/℃鍵即可選擇。

  （6）欲作最大值、最小值測量時，按MAX/MIN鍵選擇即可。

  （7）按HOLD鍵即可作資料保留。

  （三）、注意事項

  保護對象周圍的空氣流動速度不宜大于3.0m/s。必要時，應采取擋風措施。

  采用局部應用滅火系統的保護對象，應符合下列要求：

  1.保護對象周圍的空氣流動速度不應大于2m/s。必要時，應采取擋風措施。

  2.加壓送風口的風速不宜大于7m/s。選取每個獨立的送風系統或豎井取最有利點檢查。

  3.排煙閥(口)處的風速不宜大于10m/s。選取每個獨立的系統取最有利點檢查。

  （四）、測量排煙風口的風速的方法

  1.小截面風口（風口面積小于0.3m2），可采用5個測點。

  2.當風口面積大于0.3m2時，對于矩形風口，見圖6-3所示，按風口斷面的大小劃分成若干個面積相等的矩形，測點布置在圖每個小矩形的中心，小矩形每邊的長度為200mm左右。

  3.對于條形風口，在高度方向上，至少安排兩個測點，沿其長度方向上，可取4－6個測點；對于圓形風罩，見圖6-5所示，并至少取5個測點，測點間距≤200mm。

  4.若風口氣流偏斜時，可臨時安裝一截長度為0.5－1m，斷面尺寸與風口相同的短管進行測定。

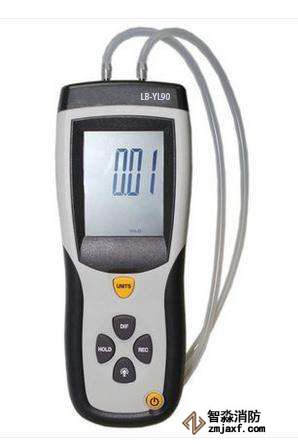

  7、數字微壓計

  數字微壓計是用于測量高層建筑內機械加壓送風部位余壓值的一種儀器。例如防煙樓梯間送風余壓值不應小于50Pa，前室或合用前室送風余壓值不應小于25Pa。

  （一）、應用范圍

  用于測量保護區域的頂層、中間層及最下層防煙樓梯間、前室、合用前室的余壓值，以校核其是否條例現行消防規范有的關要求。

  防煙樓梯間的余壓值應為40～50Pa，前室、合用前室的余壓值應為25～30Pa。

  （二）、使用方法（僅供參考，可查閱具體說明書）

  1.打開電源開關，預熱15分鐘，按動調零掃鈕，使顯示屏顯地“0000”（傳感器兩端等壓）。

  2.用膠管連接嘴與被測壓力源，測高于大氣壓接正壓接嘴；測低于大氣壓接負壓接嘴。另一接嘴通大氣、儀器示值即為表壓。用于消防監督時即正壓接嘴膠管置于機械加壓送風部位，負壓接嘴膠管置于常壓部位，觀察微壓計顯示屏顯示值，穩定后記錄測量結果。

  8、消火栓系統試水裝置

  消火栓系統試水檢測裝置是用于檢測室內消火栓的靜水壓，出水壓力，并校核水槍充實水柱的專用裝置。由水帶接口、短管、壓力表和悶蓋組成，可在消火栓出口形成一個測壓環節。當與消火栓和水帶、水槍連接時，檢測栓口出水壓力，當與消火栓和悶蓋連接時，檢測栓口靜水壓。

  （一）、應用范圍

  靜水壓力測試：使用消火栓系統試水裝置，選擇最不利處消火栓，連接壓力表及悶蓋，開啟消火栓，測量栓口靜水壓力。（注：當建筑高度不超過100米時，高層建筑最不利點消火栓靜壓不應低于0.07MPa，當建筑高度超過100米時，高層最不利點消火栓靜水壓力不應低于0.15MPa。

  使用消火栓系統試水裝置，選擇最有利處消火栓，開啟消火栓，測量栓口靜水壓力。（注：栓口靜水壓力不應大于1.0MPa。

  （二）、使用方法（僅供參考，可查閱具體說明書）

  消火栓栓口靜水壓力的測量

  1.將消火栓測壓接頭接到消火栓栓口。

  2.安裝好壓力表，并調整壓力表檢測位置使之豎直向上。

  3.在消火栓測壓接頭出口處裝上端蓋。

  4.緩慢打開消火栓閥門，壓力表顯示的值為消火栓栓口的靜水壓力。

  5.測量完成后，關閉消火栓閥門，旋松壓力表，使消火栓測壓接頭內的水壓泄掉，然后取下端蓋。在測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞。

  動壓測試：使用消火栓試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量最不利處消火栓出水壓力。（注：消火栓充實水柱應符合設計要求，建筑高度小于24m普通建筑，充實水柱不小于7m，建筑高度小于100m高層建筑，甲乙類廠房，超過六層民用，超過四層廠房、庫房，充實水柱不小于10m，建筑高度小于100m高層工業建筑，高架庫房，充實水柱不小于13m。可以參看表1。

  使用消火栓系統試水檢測裝置，打開悶蓋，按設計出水量開啟消火栓，啟動消防泵，測量最有利處消火栓出水壓力。（注：栓口出水壓力不應大于0.5MPa,如大于0.5MPa,消火栓處應設減壓裝置)。

  9、超聲波流量計

  超聲波在流動的流體中傳播時就載上流體流速的信息。因此通過接收到的超聲波就可以檢測出流體的流速，從而換算成流量。

  （一）、應用范圍

  用來檢測消火栓系統和水噴淋系統的給水量以及消防豎管的流量分配。

  《高規》規定高層建筑室內消火栓的設計流量為20L/S—40L/S。

  《建規》規定民用建筑室內消火栓的設計流量為5L/S—30L/S，室外消防水量為10L/S—30L/S；廠房倉庫等設計流量為5L/S—40L/S；室外消防水量為10L/S—45L/S。

  手持式超聲波流量計。其測量管徑在0-700mm，精度±1%。

  （二）、使用方法（僅供參考，可查閱具體說明書）

  先將傳感器與主機相接，紅色傳感器接于上游端子，藍色傳感器放于下游端子。然后將兩個磁性傳感器與所測流量的管道連接，若不能相吸引，則采用支架將傳感器固定。固定好后打開主機輸入管道材質、直徑、傳感器距離，流體性質等相應的參數，即可開始測量。

  超聲波流量計的傳感器一般采用V方式和Z方式安裝，通常情況下，管徑小于300mm時，采用V方式安裝，管徑大于200mm時，采用Z方式安裝。對于即可以用V方式安裝又可以Z方式安裝的傳感器，盡量選用Z方式。實踐表明，Z方式安裝的傳感器超聲波信號強度高，測量的穩定性也好。

  10、防火涂料測厚儀

  防火涂料測厚儀又叫涂層測厚儀，是一種小型測量儀，它能快速、無損傷、精密地進行磁性金屬基體上的非磁性覆蓋層厚度的測量。根據原理可分為：渦流式和超聲波式。

  （一）、應用范圍

  適用于測量薄型（膨脹型）、超薄型鋼結構防火涂料的厚度檢查和膨脹倍數檢查。

  1.在已施工涂料的構件上，隨機選取3個不同的涂層部位，分別用磁性測厚儀測量其厚度

  2.然后點燃專用燃?xì)鈬姌尫謩e對準選定的三個位置，噴燈外焰應充分接觸涂層，供火時間不低于15分鐘。停止供火后觀察涂層是否膨脹發泡，用游標卡尺測量其發泡層厚度,結果相除。

  薄型（膨脹型）鋼結構防火涂料膨脹倍數應≥5，超薄型鋼結構防火涂料≥10。

  （二）、使用方法（僅供參考，可查閱具體說明書）

  1.調零：將探頭置于無涂層的光潔平整的底材（即與有涂層的待測工件材質相同）上，探頭軸線與底材平面垂直并且接觸緊密，旋動調零旋鈕使液晶顯示器顯示0

  2.標準：將隨本儀器配置的標有厚度值的標準厚度試塊（有機玻璃），置于探頭與上述底材之間，旋動校準旋鈕，使液晶顯示器顯示試塊的標稱厚度值；

  3.重復調零和校準幾次，直至達到在調零狀況下，顯示器顯示0；同時在校準狀況下，顯示器顯示標準試塊厚度值之后，便可對待測工件進行厚度測量了。

  （三）、注意事項

  測量時，必須保證探頭軸線一定垂直于被測工作表面，并且接觸嚴密。
